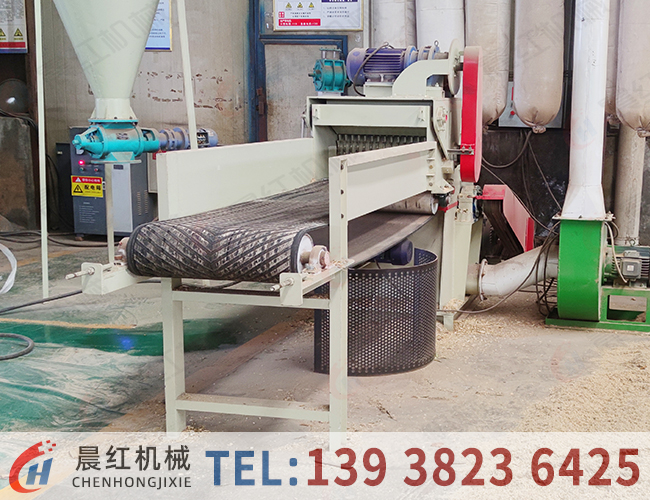

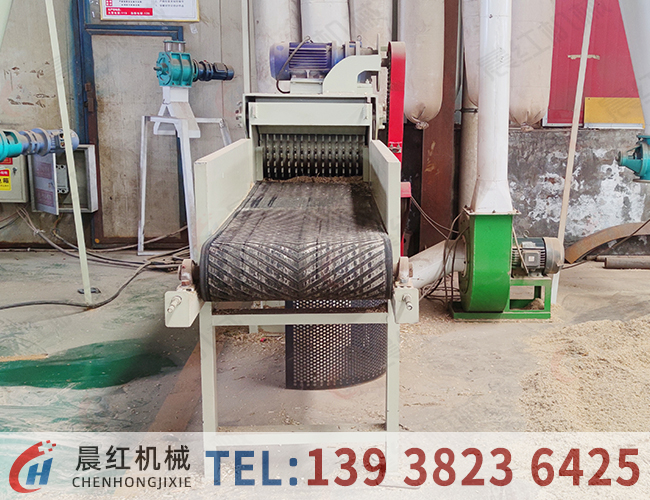

木材邊角料粉碎機:

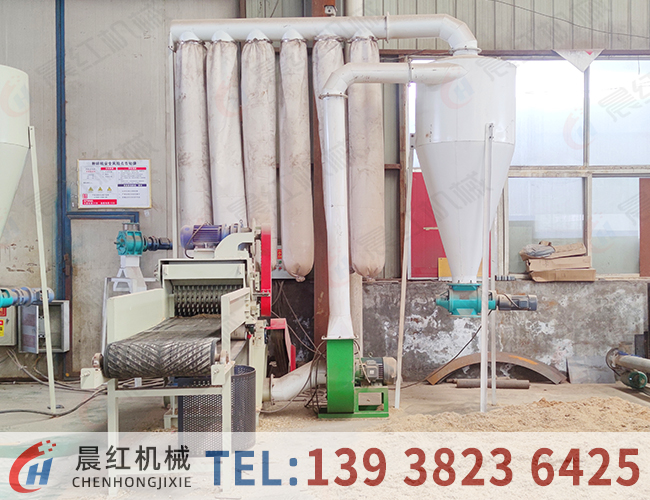

邊角料粉碎機又叫錘片式粉碎機是目前使用非常廣泛的一種粉碎機,其結構由進料口、粉碎室(轉子、錘片、篩片、齒板)、排料部分(風機、集料筒、集塵布袋)三部分組成,工作時,物料進入粉碎室,在高速回轉的錘片的打擊下飛向齒板,與齒板碰撞彈回后再次受到錘片的打擊,同時在篩面與錘片間,物料受到反復的碰撞和磨擦作用下,物料逐漸被粉碎,粉碎成品物從篩孔抽出后,有風機送至出料口裝置集中處理運輸。
工作原理:
本機采用沖擊式粉碎方法,利用內部四-六組高速運轉的活動錘體和四周固定齒圈的相對運動,使物料經錘齒沖撞、摩擦,彼此間沖擊而獲得粉碎。粉碎好的物料經旋轉離心力作用,通過篩孔篩選后進入捕集袋。
操作方法:
放至適當位置,放置平穩,接通電源,即可試用。使用前應檢查機件傳動部分是否有松動和其它不正?,F(xiàn)象,機器運轉方向應與箭頭所示方向一致。使用時先進行空載試驗1-2分鐘,待觀察無異?,F(xiàn)象方可投料,進料時應逐漸增大物流量,并隨時觀察電機耗電電源和運轉情況,勻速下料。停車前應先停止進料,讓機器運轉5-10分鐘后再停車。以便減少殘留物料堵塞機器。
維修保養:
定期檢查軸承,更換高速黃油,以保證機器正常運轉,要經常檢查易損件,如刀片、篩網等,發現有磨損嚴重現象要及時更換,以免影響工作效率。
效率提升方案:
1、盡量縮小粉碎機錘片與齒板或篩片的間隙,粉碎機錘片與齒板或篩片的間隙越小錘片撞擊物料的頻率越高,摩擦撞擊從而提高粉碎效率。
2、采取輔助措施能有效提高粉碎機的工作效率,在粉碎工藝增設抽風系統,使物料更容易穿過篩孔,提高粉碎機的篩理效率,減少破碎環節的壓力。

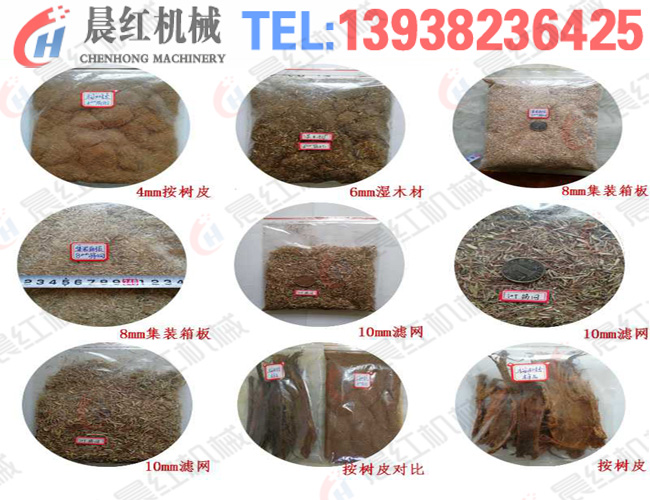

粉碎后物料效果圖:
【廢舊板材粉碎后物料圖】
選擇技巧:
1、根據自己實際情況選擇動力是由電機帶動或者柴油機驅動,選擇移動式或者固定式。
1、首先根據產品所要求的粗細度選擇與錘片線速相匹配的粉碎機系列。
2、錘片速度不匹配,會降低粉碎機的工作效率,會造成粉碎時間長,物料堆集在粉碎室內,造成糊篩,會造成粉碎粒度不均勻和效率低。
2、根據生產規模所要求的產量選擇粉碎機,粉碎機型號的大小決定了產量的大小。

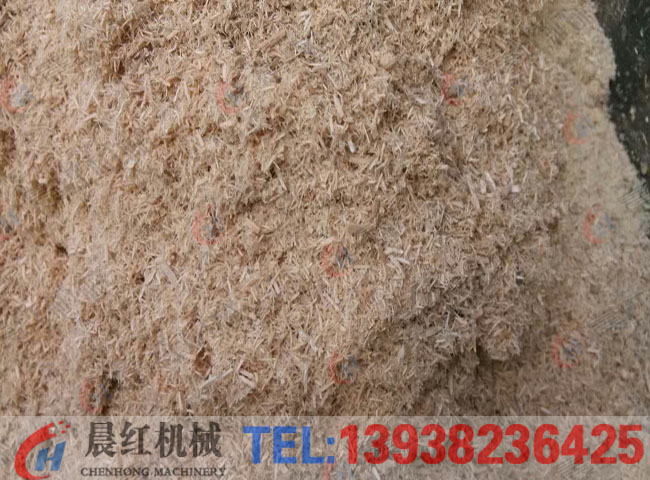

粉碎后物料效果圖:

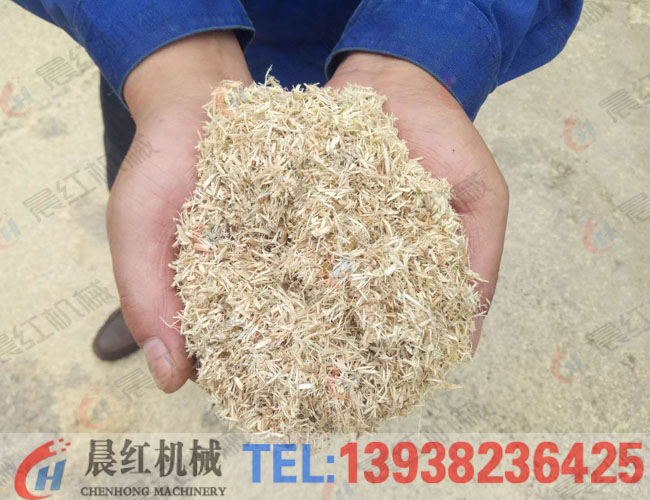

包裝板材粉碎后物料圖 :
設備參數表:
技術參數 |
400型 |
600型 |
800型 |
1000型 |
1200型 |
主機電力{kw} |
18.5 |
37 |
45 |
55/75 |
90 |
產量{kg/h} |
600-800 |
1000-2000 |
2000-3000 |
3000-4000 |
4000-5000 |
占地{㎡} |
5 |
7 |
9 |
13 |
18 |
主機尺寸{m} |
1.9x1.2x0.92 |
2.4x1.6x1.4 |
2.7x2.1x1.5 |
2.8x1.65x1.5 |
3.1x1.95x1.65
|
